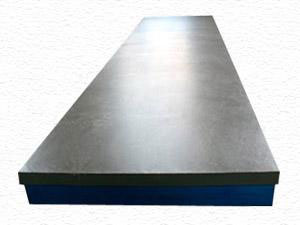

检验平板
时间：2012-04-29 09:58 作者：东建铸造 点击：
次
销售电话：0317-8335678
图文传真：0317-8036262
E-mail：JHDEZC@163.com
图文传真：0317-8036262
E-mail：JHDEZC@163.com
检验平板详细参数
用途：铸铁检验平板平台适用于各种检验工作，精密测量用的基准平面；用于机床机械检验测量基准；检查零件的尺寸精度或形为偏差，并作紧密划线，在机械制造中也是不呆缺少的基本工具。
精度：按 标准计量检定规程执行，分别为0，1，2，3级四个级别。
材料：高强度铸铁HT200-300，工作面硬度：HB170-240
结构：按JB/T7974-1999标准制造，产品制成筋板式和箱体式，工作面有长方形、正方形或圆形。
安装与使用：平板调至水平、负荷均匀分布于各支点上。环境温度（20±5）℃。使用时应避免振动。
检验平板的规格：(特殊规格根据需方图纸制作)
|
规格（长×宽）
|
精度等级
|
|||
|
0级
|
1级
|
2级
|
3级
|
|
|
平面度公差
|
||||
|
200×200
|
5
|
10
|
20.5
|
|
|
200×300
|
5.5
|
11
|
22
|
|
|
300×300
|
5.5
|
11
|
22
|
|
|
300×400
|
6
|
12
|
24
|
|
|
400×400
|
6.5
|
12.5
|
25
|
|
|
400×500
|
6.5
|
13
|
26
|
66
|
|
400×600
|
7
|
14
|
27.5
|
70
|
|
500×500
|
6.8
|
14
|
28
|
68
|
|
500×600
|
7
|
14.2
|
28.5
|
71
|
|
500×800
|
8
|
15.5
|
31
|
78
|
|
600×800
|
8
|
16
|
32
|
80
|
|
600×900
|
8.3
|
16.5
|
33
|
83
|
|
1000×750
|
9
|
18
|
36
|
90
|
|
1000×1000
|
|
20
|
40
|
97
|
|
1000×1200
|
|
20.5
|
41
|
103
|
|
1000×1500
|
|
22
|
45
|
112
|
|
1000×2000
|
|
26
|
52
|
130
|
|
1500×2000
|
|
28
|
56
|
140
|
|
1500×3000
|
|
|
70
|
174
|
|
2000×3000
|
|
|
74
|
184
|
|
2000×4000
|
|
|
88
|
219
|
